Asus F3 Reballing!

Hoje trago o primeiro Reballing a um Asus F3. Penso ser o primeiro Asus que apresento aqui no Blog, ficam as fotos.

Resultado final, voilá!

Reballing Insys M761SU- Nvidia!

Depois do Reballing ao Chipset SiS dos famosos Insys (como podem ver aqui), trago-vos agora um Reballing a um GPU da Nvidia, também desta marca de portáteis.

(vejam em HD!)

Este GPU também pode ser encontrado em portáteis como os HP DV2000, Asus X20, etc..

Bom resto de fim de semana!

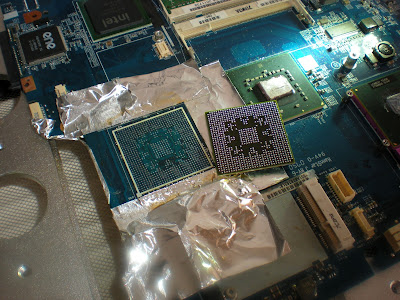

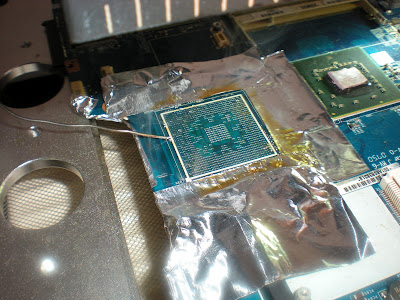

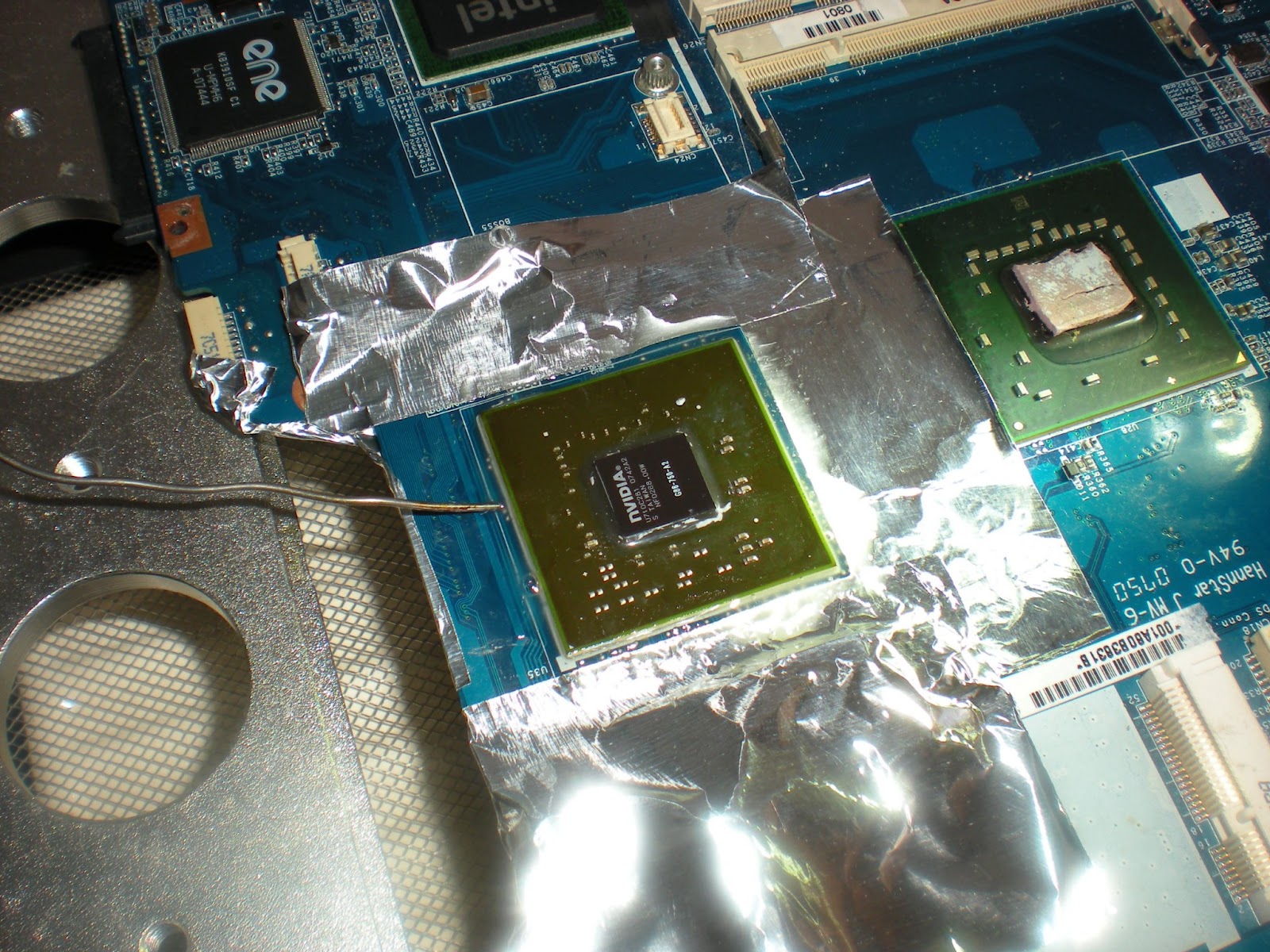

Aqui ficam mais alguns fotos do trabalho.

GPU NVIDIA NF-G6150, o famoso!

Olá a todos, hoje vou apresentar-vos o famoso Nvidia NF-G6150.

Muitos de vocês já devem ter ouvido falar deste chip, é bastante famoso em portáteis HP (nomeadamente a série Pavilion DV6000) e Acer. Para quem não sabe, este Chip teve um "pequeno" problema de construção o que fez aumentar consideravelmente o seu aquecimento, fazendo com que as esferas dessoldem e deixem assim de fazer contato, ou então este queime internamente.

A NVidia já tornou publico que assumia responsabilidade e até existem meia duzia de notícias sobre isso.

Hoje, ao começar a ver o meu PC de casa a bloquear no Windows e aparecer as famosas listas de Matrix...pensei logo, ser a gráfica a dar o berro!

Tal não foi a minha sorte que me saiu logo esta na rifa.

Logo darei novidades sobre o processo!
Entretanto podem consultar o Reballing a este Chip aqui no Blog:

http://mvisionpt.blogspot.pt/2012/05/reballing-dv2000.html

Fiquem bem.


Edit: nem tudo o que parece é....afinal não foi necessário fazer Reballing ao Chip, bastou apenas trocar meia dúzia de condensadores da motherboard e o problema ficou resolvido. Fica a dica!

Reballing HP TX2500, tablet PC!

Primeiro Tablet PC aqui do Blog, ficam as imagens do processo de Reballing, desta vez não é o famoso Chip da Nvidia, mas ATI (AMD).

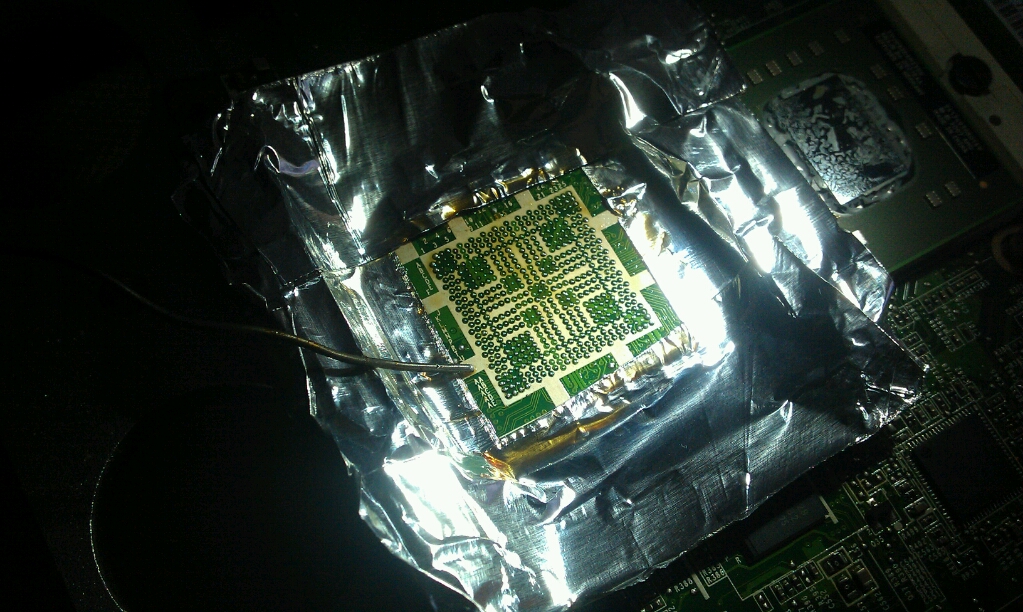

As primeiras imagem da placa limpa sem o Epoxy, sem o Chip ATI e sem pistas danificadas:

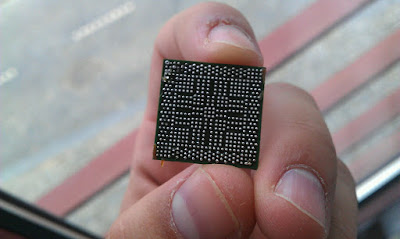

Chip sem qualquer pista danificada:

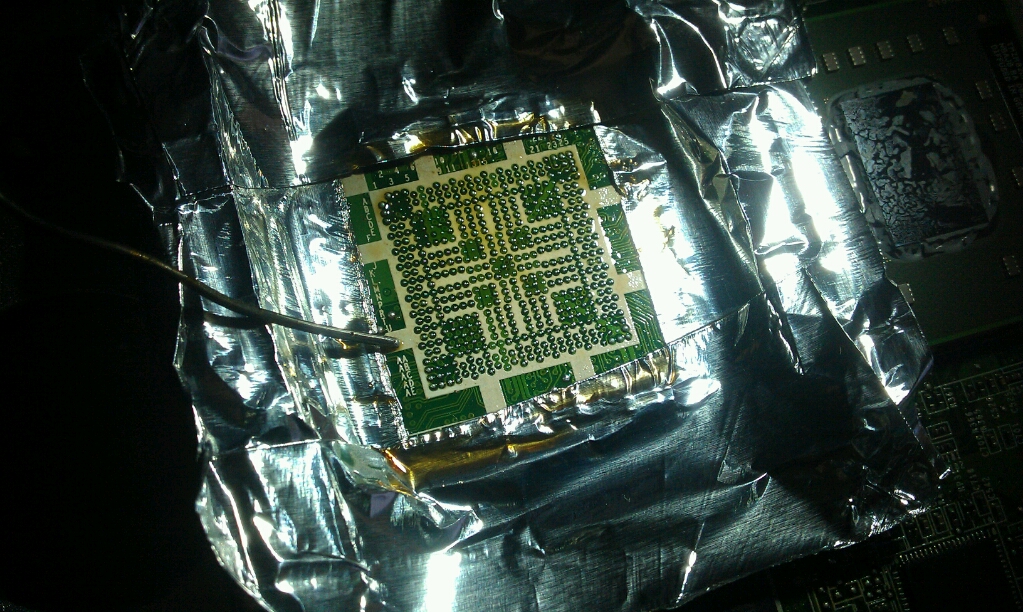

Placa Limpa, mais uma vez sem pistas danificadas:

Placa limpa e chip pronto (já com as esferas):

Chip já soldado, e tudo ok! Qual será o resultado?!

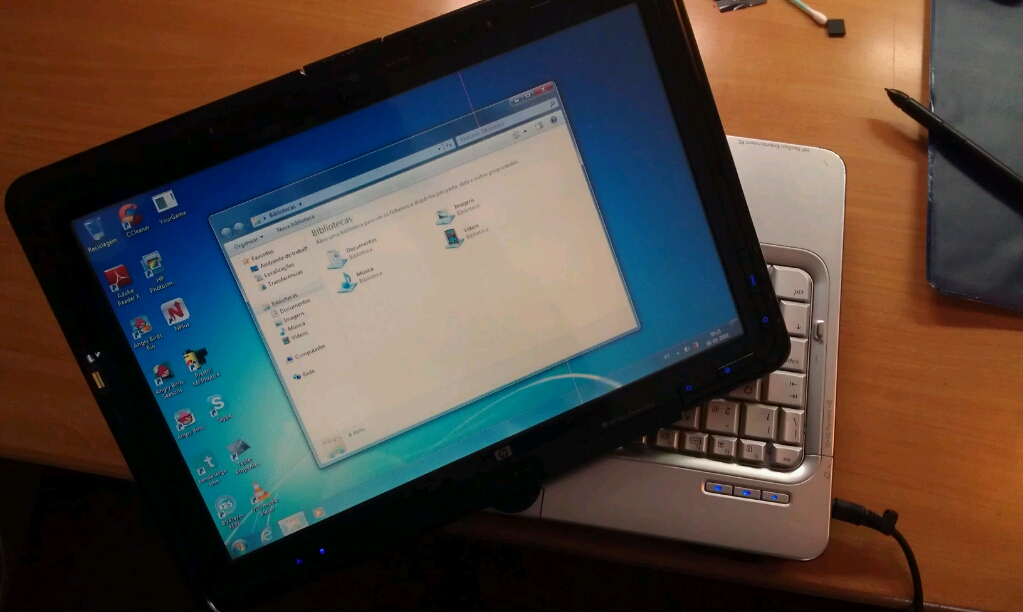

Voilá! Funciona heheheh

Reballing Macbook Pro A1226

Já cá faltava um Apple!

Para quem pensa que os Reballing só são feitos nos portáteis e computadores mais comuns, engana-se.

Hoje apresento-vos um Reballing a um MacBook Pro A1226, equipado com uma NVidia G84-602-A2.

Sem mais conversa, aqui ficam as fotos:

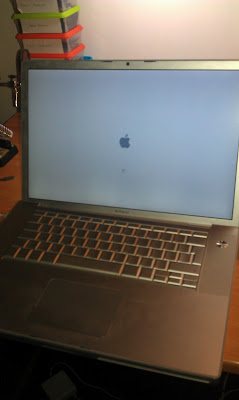

Depois de tudo montado, eis o resultado final!

Reballing Insys M746S

Maior parte dos Técnicos de Informática e Lojas de Informática já teve para reparar um portátil Insys, modelos como o que vos mostrar tem bastantes problemas a nível de Chipset e Gráfica.Este modelos também conhecidos como Clevo foram comercializados em Portugal (a maior parte) ao abrigo do programa e-escolas.

Hoje não vos trago só as imagens, mas também 2 vídeos, um da parte final do processo de remoção do Chipset Southbridge SIS 968 de um Insys M746S e outro dele a funcionar:

Com este vídeo, podem ver:

- Nem uma pista danificada, que como sabem é importantíssimo!
- Temperatura ideal para não danificar o Chipset internamente!

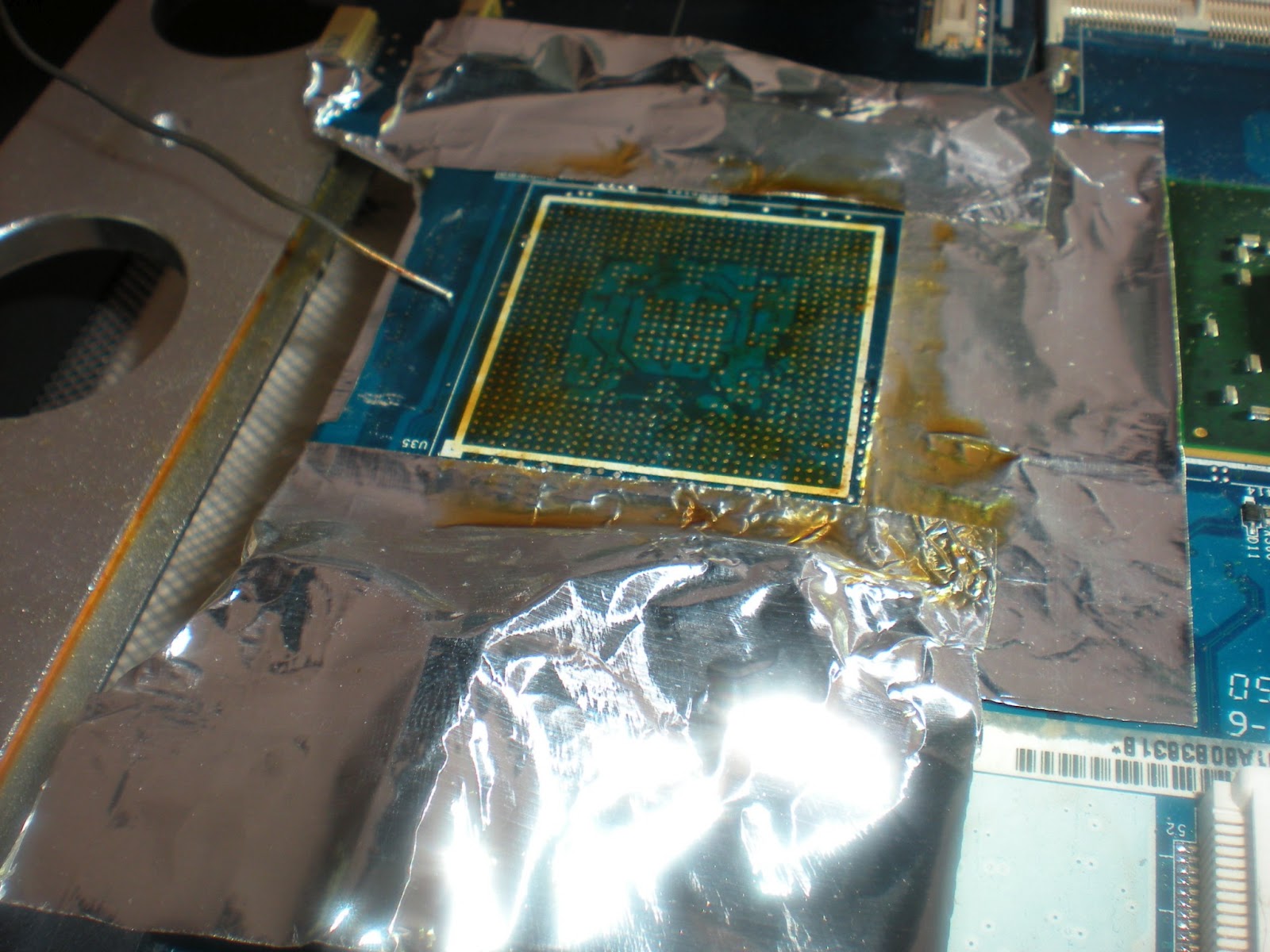

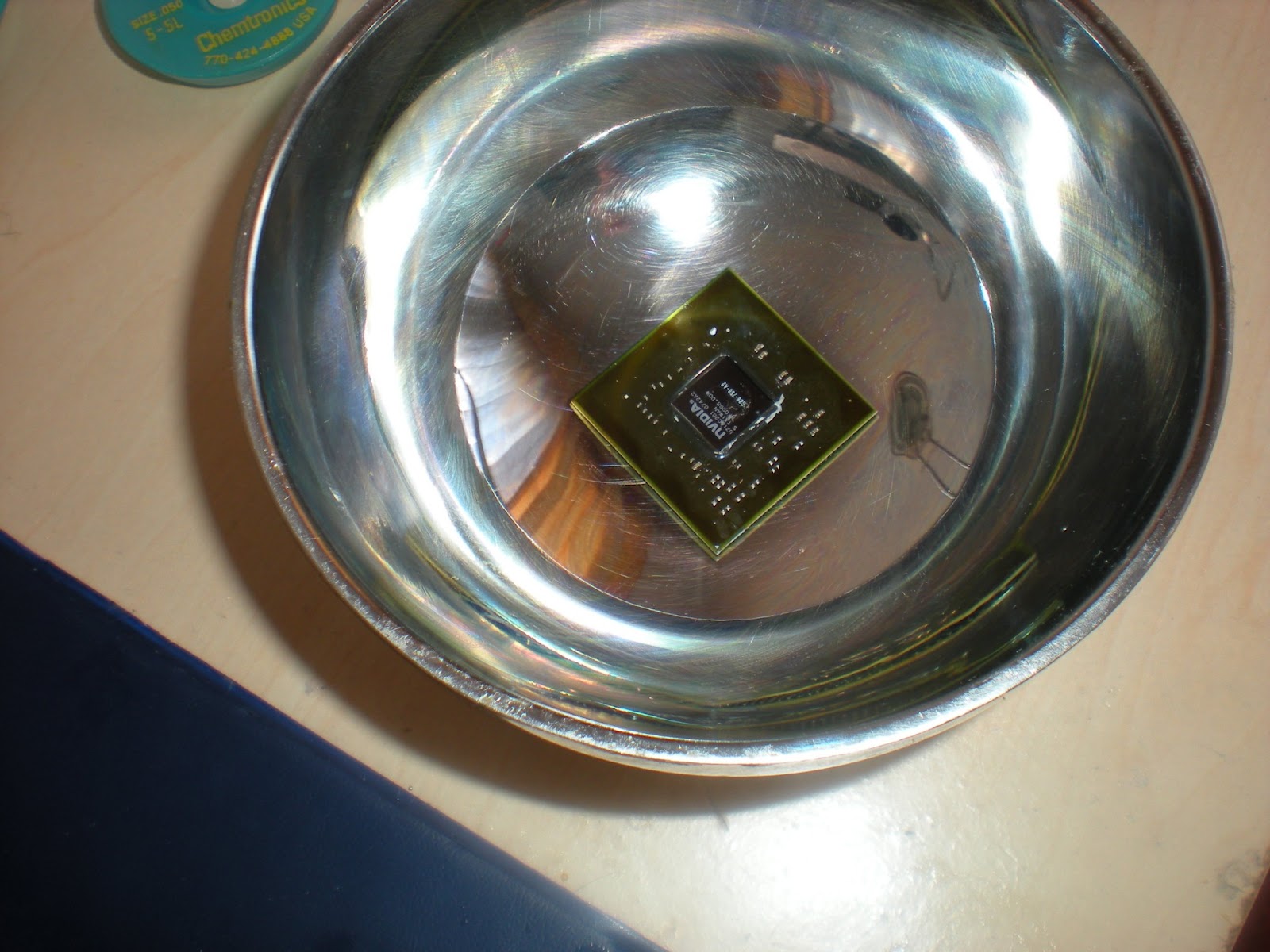

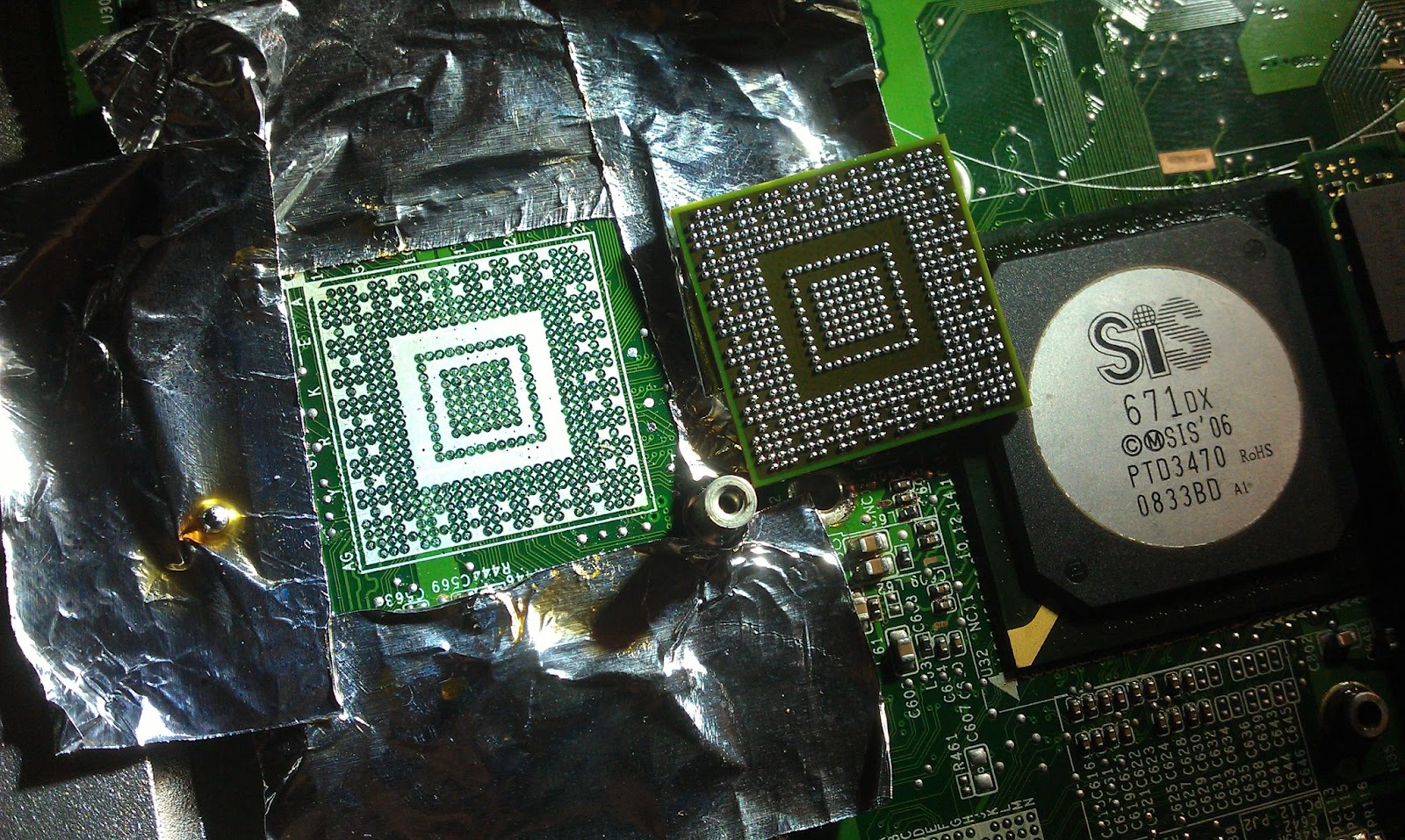

Vamos agora ver as fotos do processo de limpeza do Chipset:

Depois de tudo bem limpo, instalamos o Chip e testamos:

Espero que tenham gostado.

Brevemente: manual de como programar a Bios destes modelos externamente, de uma forma simples e fácil.

UPDATE: Localização do IC da Bios.

Nintendo DS Lite Slot de cartões danificado.

Hoje em dia existem dezenas de consolas portáteis no mercado, que vão deste as classicas Game Gear e Gameboy às PSP Vita ou Nintendo 3DS.

Deste cartuchos, a UMD's, a cartões de memórias, existem todas as formas de as empresas de jogos venderem os seus produtos.

Mas tal como outros equipamentos, existem os seus problemas, e aquilo que vou apresentar hoje é um SLOT avariado de uma Nintendo DS Lite. Isto acontece muito porque as crianças colocam os cartuchos de jogos ao contrário, e danificam os pinos no interior do Slot.

Este processo de reparação é muito simples mas deve ser feito com muita atenção.

O primeiro passo é abrir a consola - podem procurar no Google que existe muitos vídeos e manuais de como o podem fazer - e colocar a Motherboard à seprada de tudo o resto.

NOTA1: tenham bastante cuidado com as Flex dos LCD's e do TouchScreen. Além disso, tem também os cabos de Wireless que vem do monitor superior e passam por baixo do Slot de cartões.

NOTA2: a zona para soldar/de-soldar o Slot, é uma zona sensível devido aos inúmeros plásticos que rodem a zona e componente mais elevados e é muito fácil encostar o ferro de soldar, vejam na seguinte foto as zonas assinaladas a vermelho:

Com todos os cuidados descritos anteriormente, removemos então o Slot e preparamos a motherboard para colocar o novo:

Agora com ajuda de Flux e alguma paciência, soldamos os pinos todos do Slot na placa, tendo atenção que existe um ponto que não é soldado (ponto 1 à esquerda). E deveremos ter um resultado como este:

Se montaram tudo bem, a consola deverá ligar.

Vamos agora testar com um jogo da "Princesa"

Pronto, temos a consola a funcionar e a miuda ficou contente porque já pode jogar.

HP G62 completamente morto - sem sinal de vida.

A HP é talvez a marca de computadores portáteis mais famosa do mundo, não só pela sua relação de qualidade e preço, mas também pela seus problemas.

Já vos apresentei aqui no Blog solução (pelo método de reballing) para o problema da gráfica para modelos como o DV6000 e DV2000, mas hoje trago-vos algo diferente.

No mês passado recebi um modelo ao qual nunca tinha trabalhado, o modelo HP G62:

O portátil quando me foi entregue não dava qualquer sinal de vida, isto pelo que me foi dito, o dono ligou uma carregador com uma voltagem diferente. Sendo verdade ou não, abri o portátil e comecei por analisar o  mesmo.

Não foi preciso muito, para descobrir o problema:

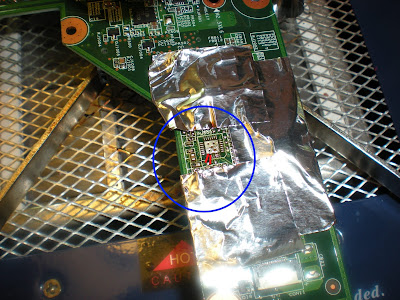

O componente assinalado é o MAXIM 8731EA (não foi possivel indentificar na placa, tive que recorrer ao esquema do mesmo) é responsável por controlar a voltagem que entra na motherboard, permitindo carregar a bateria e alimentar o resto do circuito.

Além do componente "queimado", existiam também duas pistas queimadas (assinaladas a vermelho):

Solução: limpar bem a placa, remover os restos de "carvão" que ficaram do componente que queimou e com ajuda do ferro de soldar e dois pequenos fios de cobre completei as pistas até ao componente.

Voltei a soldar tudo com ar quente com muito cuidado para não des-soldar as pistas que criei e este foi o resultado final:

Com ajuda do Multímetro verifiquei se os pontos não estavam "chunt" e pronto. Estava completo o serviço e a maquina a funcionar.

Reballing Xbox 360 FAT

Existe na Internet centenas de ideias e soluções para o problema dos 3 anéis vermelhos da Xbox 360 (3RLOD). Muitas delas parvas e sem sentidos, outras que até resultam...mas por pouco tempo.

Então tal como acontece nos portáteis, para as coisas ficarem a funcionar bem é necessário que se faça um Reballing, ou seja, retirar o GPU gráfico, meter esferas novas e voltar a soldar no sítio.

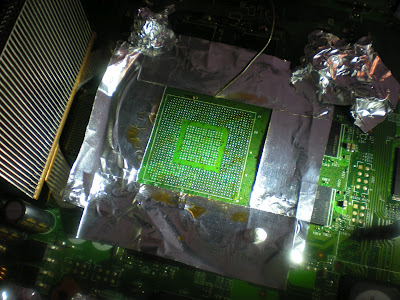

O Chip que me refiro, é este:

Depois de muito para achar a temperatura de ebulição ideal e o tempo ideal para retirar o Chip, consegui fazer Reballing à motherboard da Xbox 360 FAT sem problemas.

Como podem ver, não foi danificada nenhuma pista durante o processo de remoção, nem criada nenhuma bolha no Chip gráfico.

E este foi o resultado final:

Agora um ponto importante, depois do reballing estar feito não quer dizer que a consola arrefeça menos, é necessário que se faça algo.

Existem algumas ideias meio artezanais, outras mais mais profissionais como é o caso do Thermalright TR-360:

Que aconselho a todos os que não querem inventar na consola.

Reballing Sony Vaio VGN-NR21S

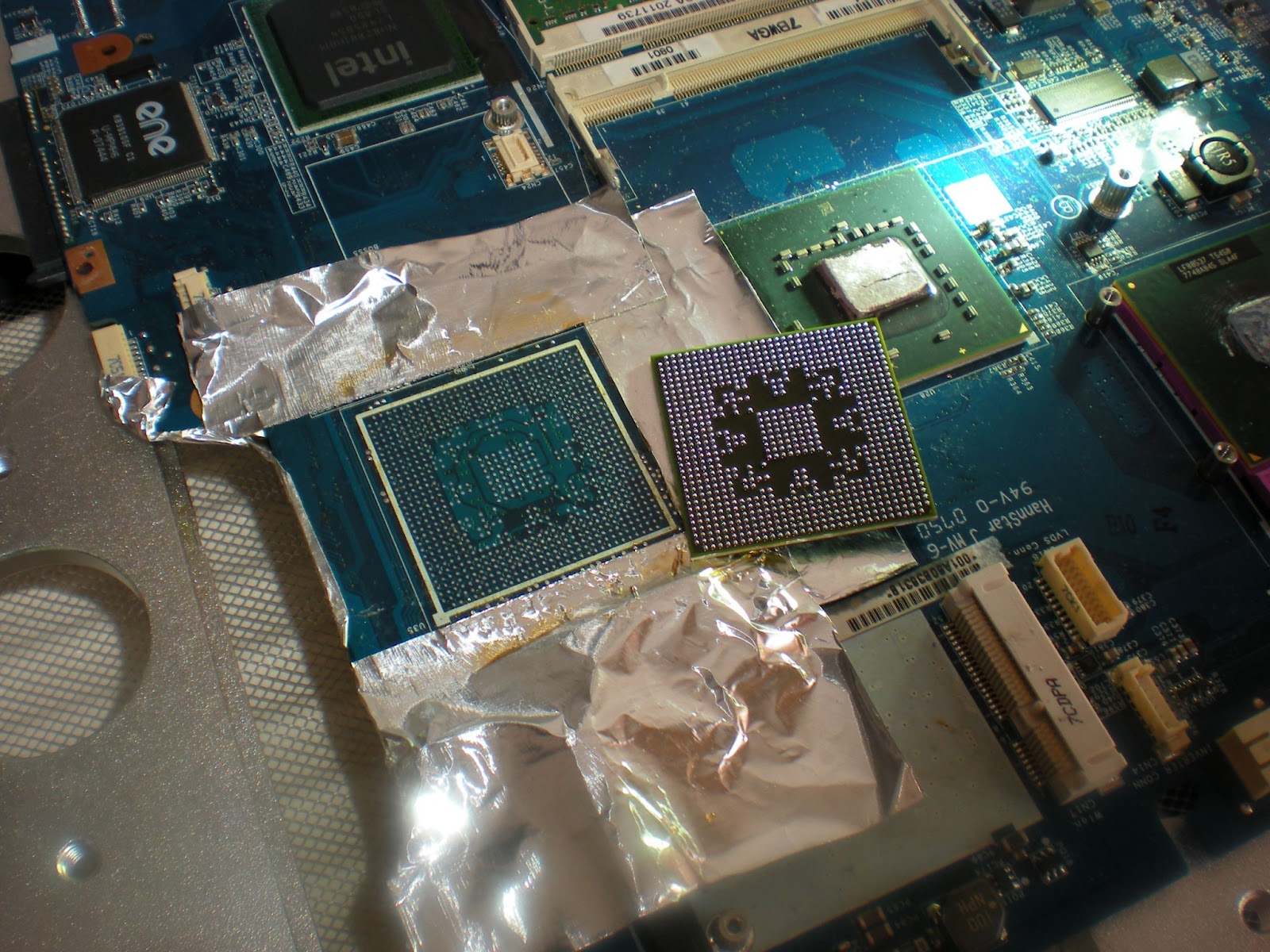

Aqui fica a prova de mais um Reballing efectuado a um Sony Vaio VGN-NR21S.
