Este processo que vou explicar é feito a um HP DV6000, pode ser também aplicado a todos os portáteis à excepção do passo da carcaça.
Vamos então dar uma vista de olhos no cooler e no dissipador....

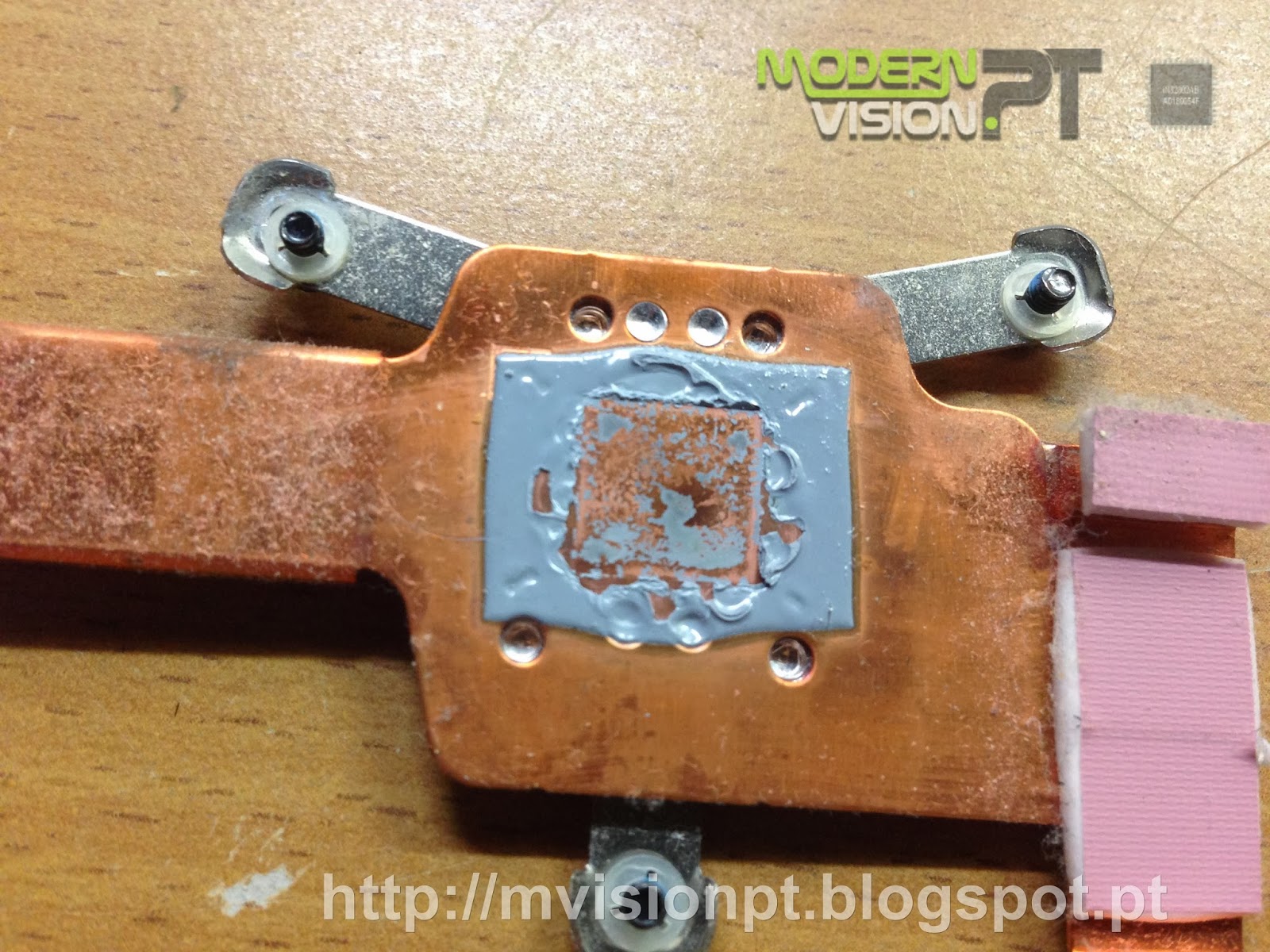

1º Ponto : massa térmica do processador já está bastante"seca"
2º Ponto : algum pó na zona de dissipador da gráfica

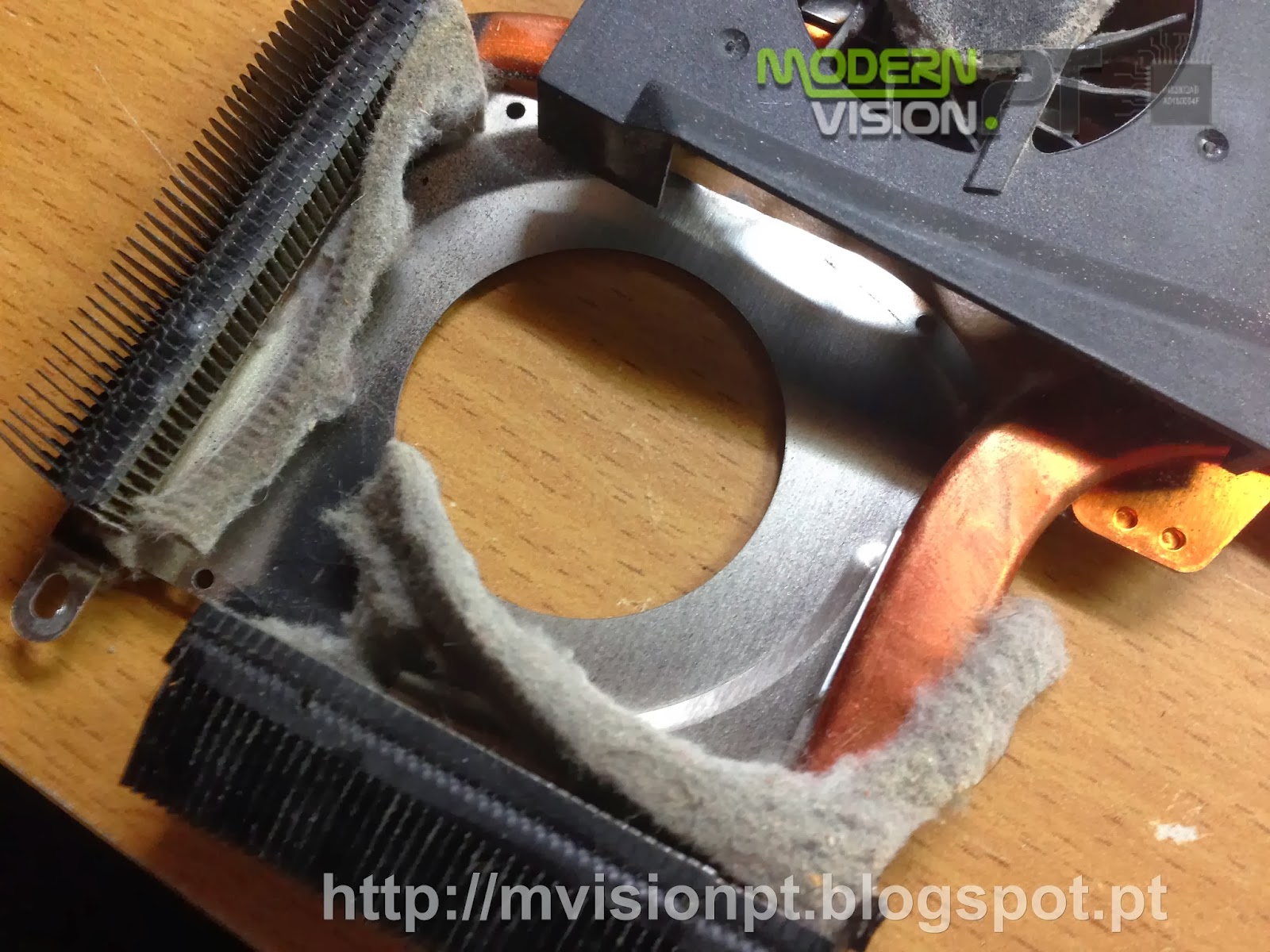

3º Ponto : mais "algum" pó na zona das saídas de ar do dissipador
Como podem ver esta ventoinha e dissipador precisam mesmo de ser limpos. Vamos então começar por separar a ventoinha do dissipador.
Com ajuda de uma trincha (no meu caso, mas podem usar uma escova de dentes ou qualquer outro objecto que sirva para limpar) removam o pó todo do dissipador:
Vão ficar com algo com este aspecto:

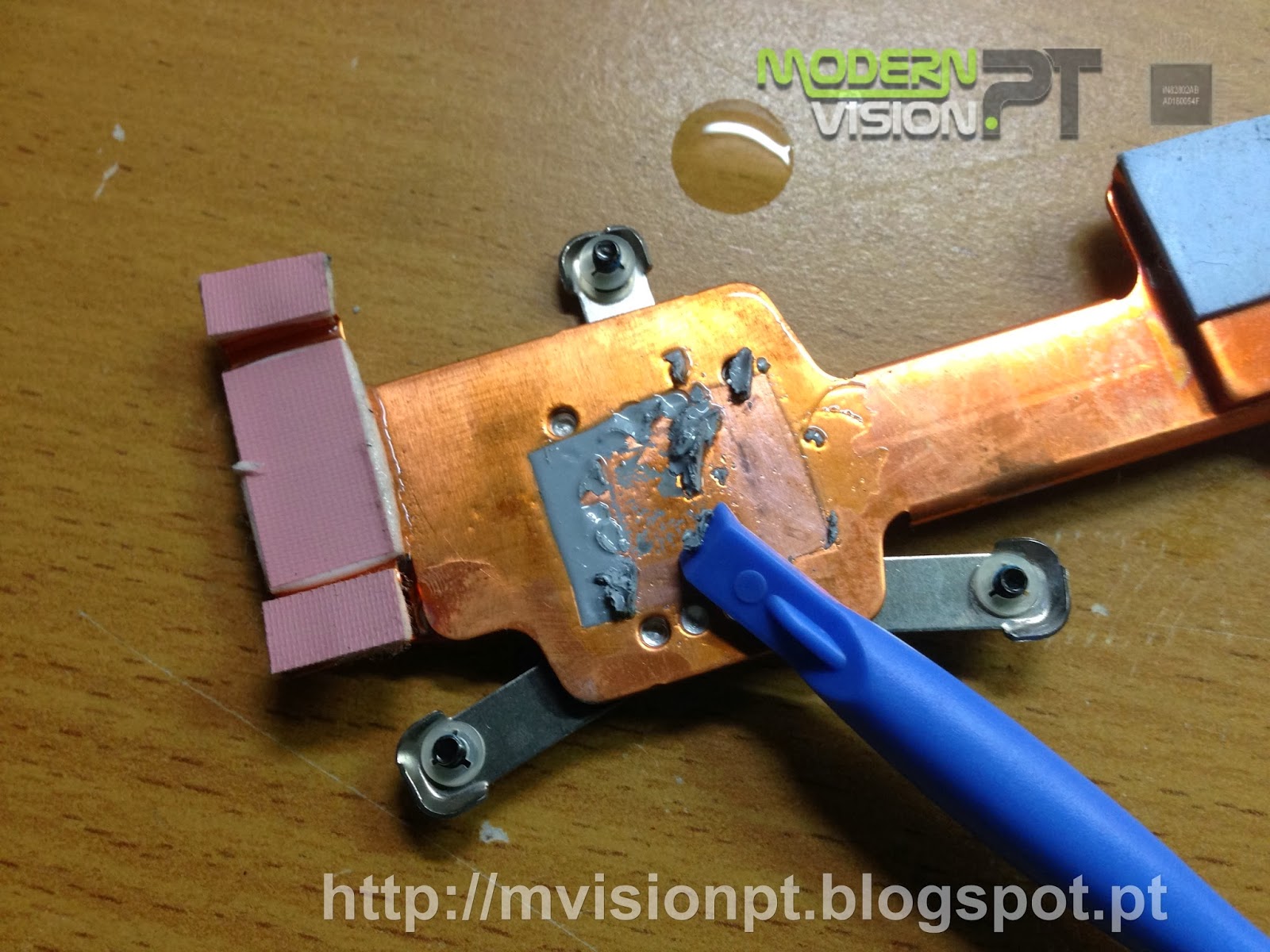

Agora, vamos limpar a zona do CPU, com ajuda de Álcool Isopropílico e de uma espátula de plástico (aquelas que vem acompanhar os Touch e LCD servem):
E este será o resultado:
Agora, com ajuda de uma folha de lixa bem fininha vamos limpar a zona oxidada do cobre, ficando algo deste género:
Isto vai permitir que o calor se dissipe melhor na zona do CPU e do GPU.

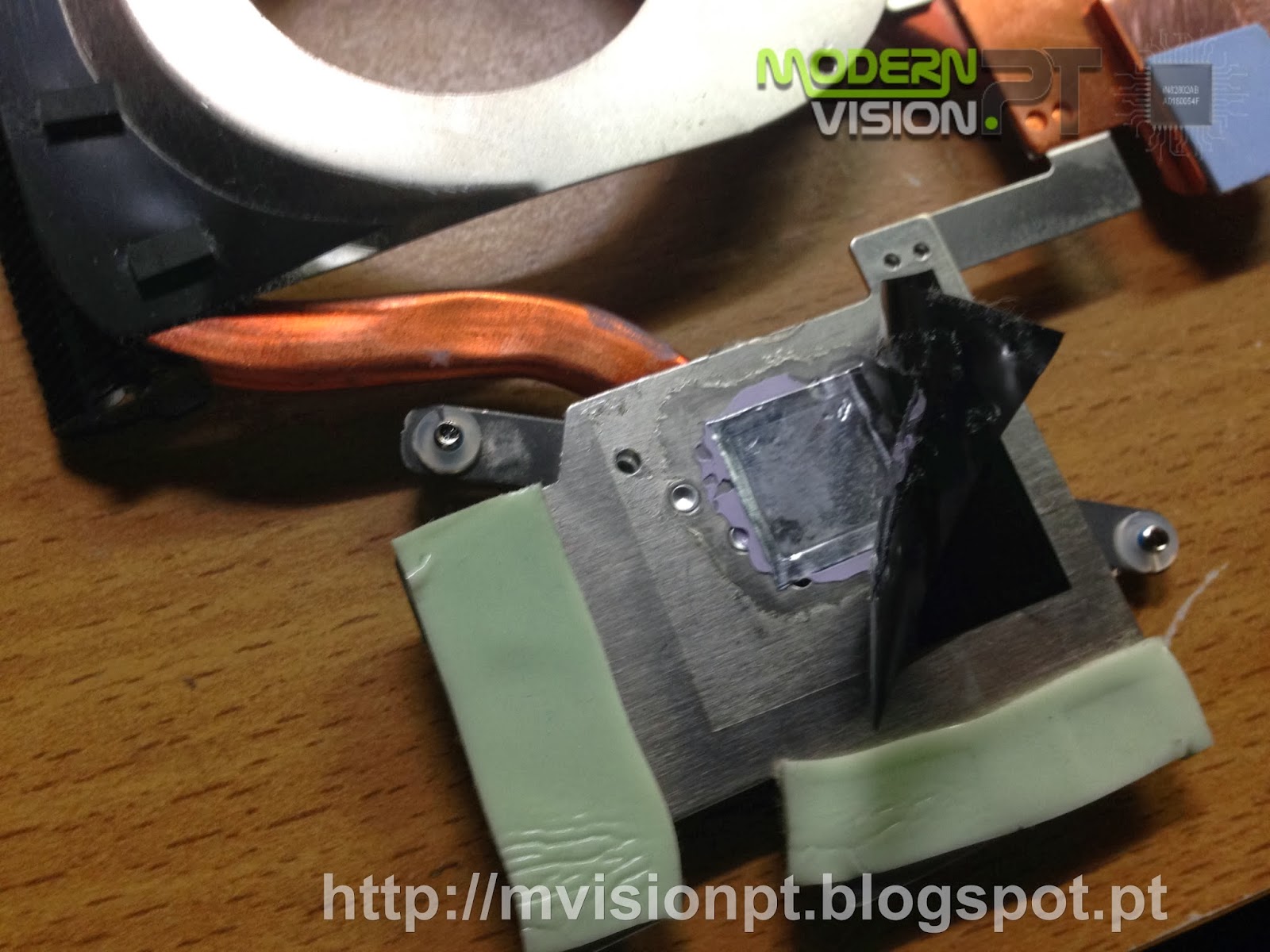

Vamos agora à zona de dissipação da parte da gráfica, removemos o plástico de protecção e limpamos a massa térmica seca também:

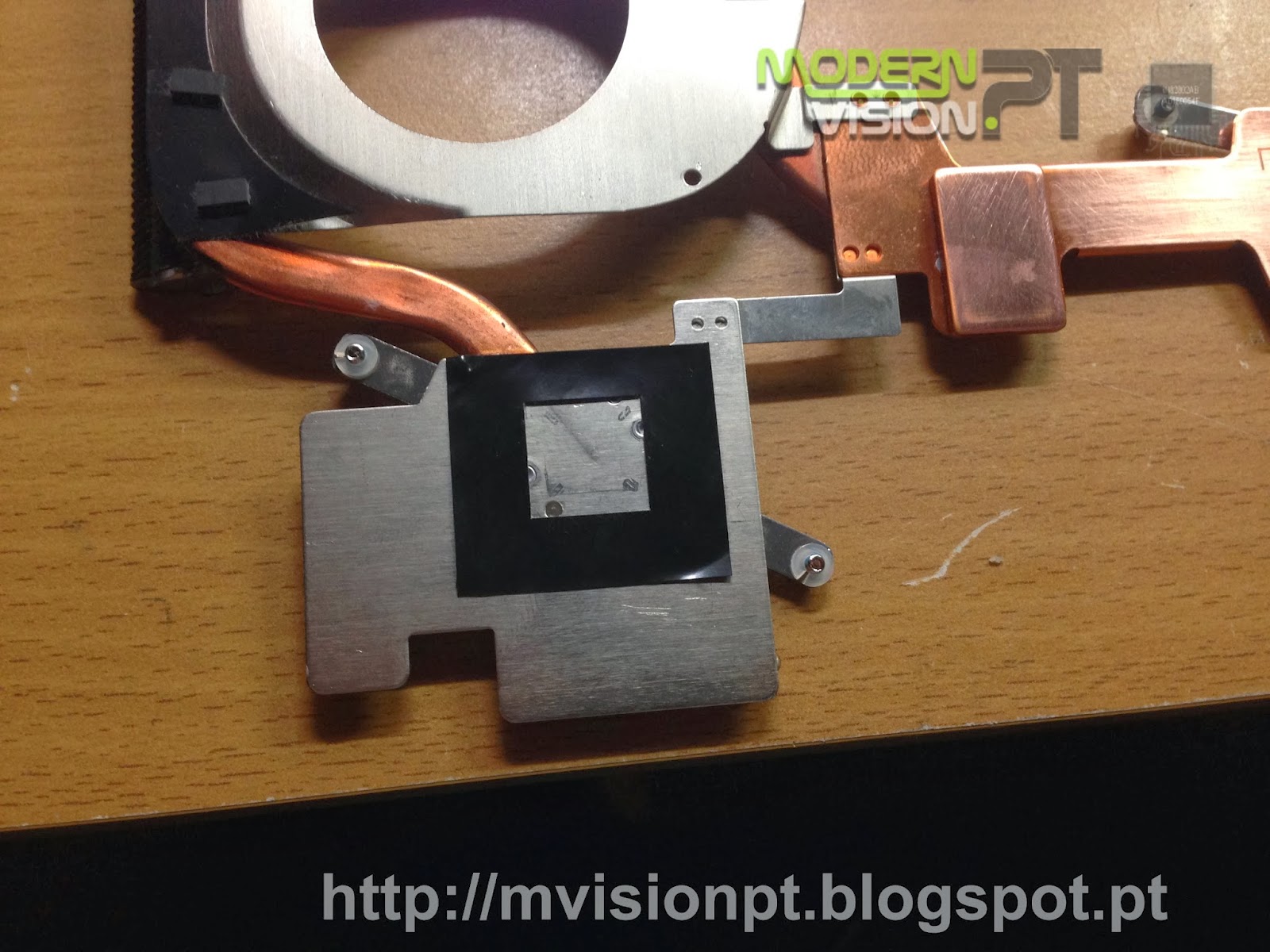

Voltamos a por o plástico com ajuda de uma fita cola de dupla face, e este será o resultado final.
Depois de tudo bem limpo vamos aplicar uma pequena gota de massa térmica (neste exemplo usei Artic Silver MX-2 mas podem usar outras) em cima do CPU e do GPU (Gráfica), como podem ver na foto:
Não é necessária muita massa térmica, basta mesmo uma gota que vá cobrir toda a superfície que toca no dissipador.
Aplicada a massa vamos então aparafusar o dissipador no sítio e aplicar os plásticos de protecção da placa:

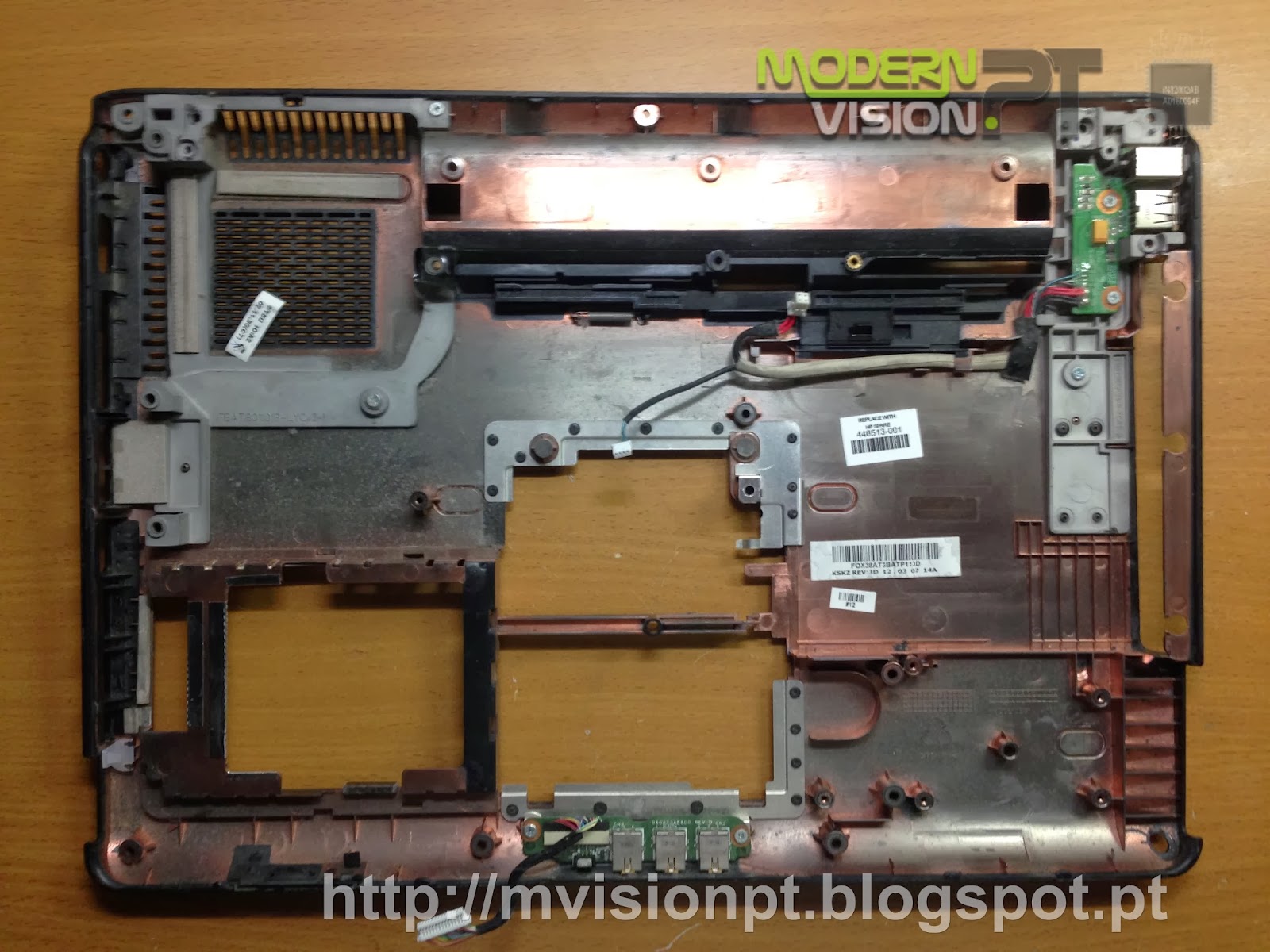

Agora à ultima parte deste processo, a parte de baixo da carcaça.
Este truque é apenas usado neste modelo e nos HP DV9000, o objectivo é aumentar a saída de ar do dissipador e evitar maior aquecimento do dissipador.

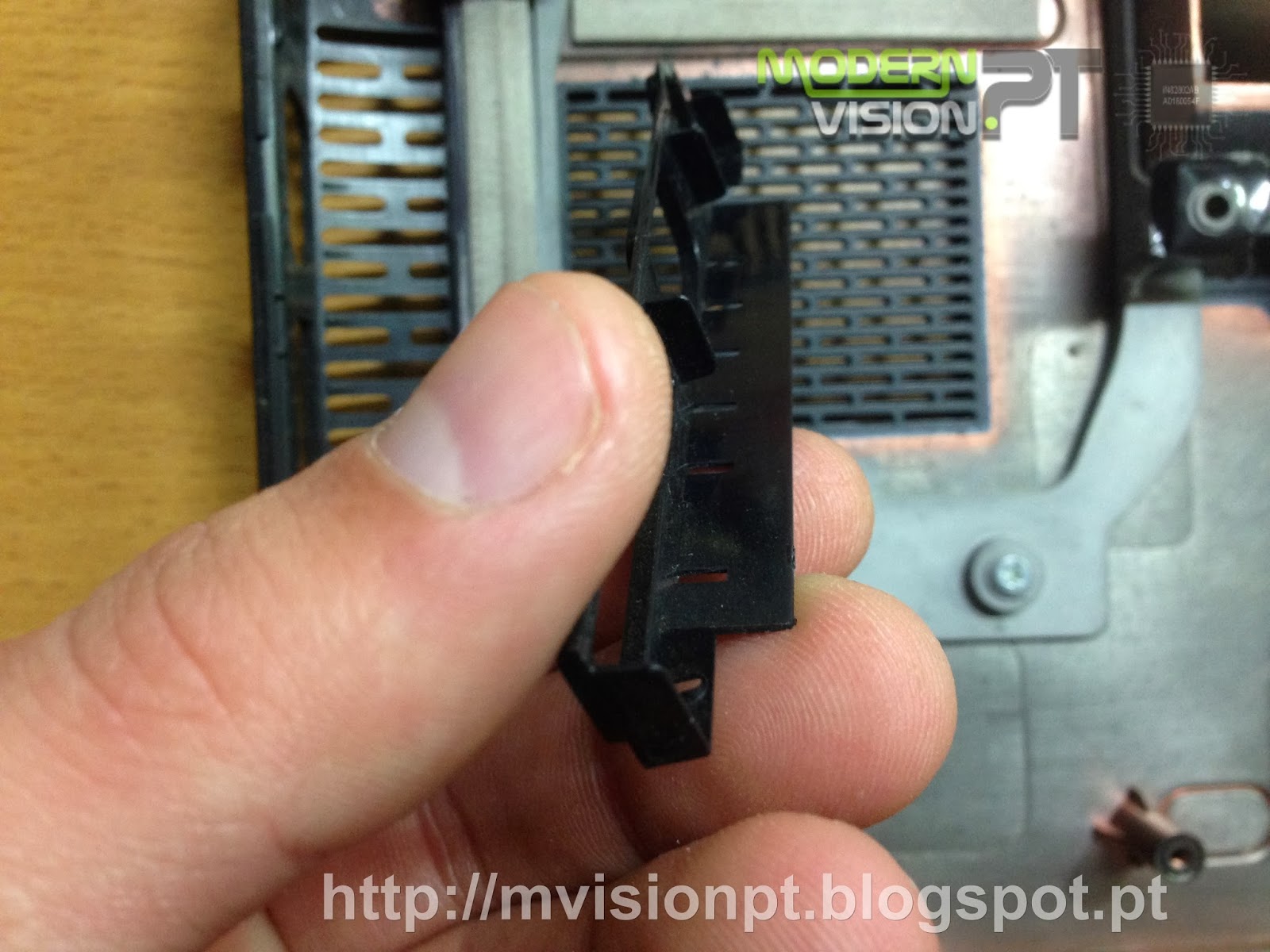

Retiramos o seguinte plástico para fora:
Fazemos o seguinte corte:

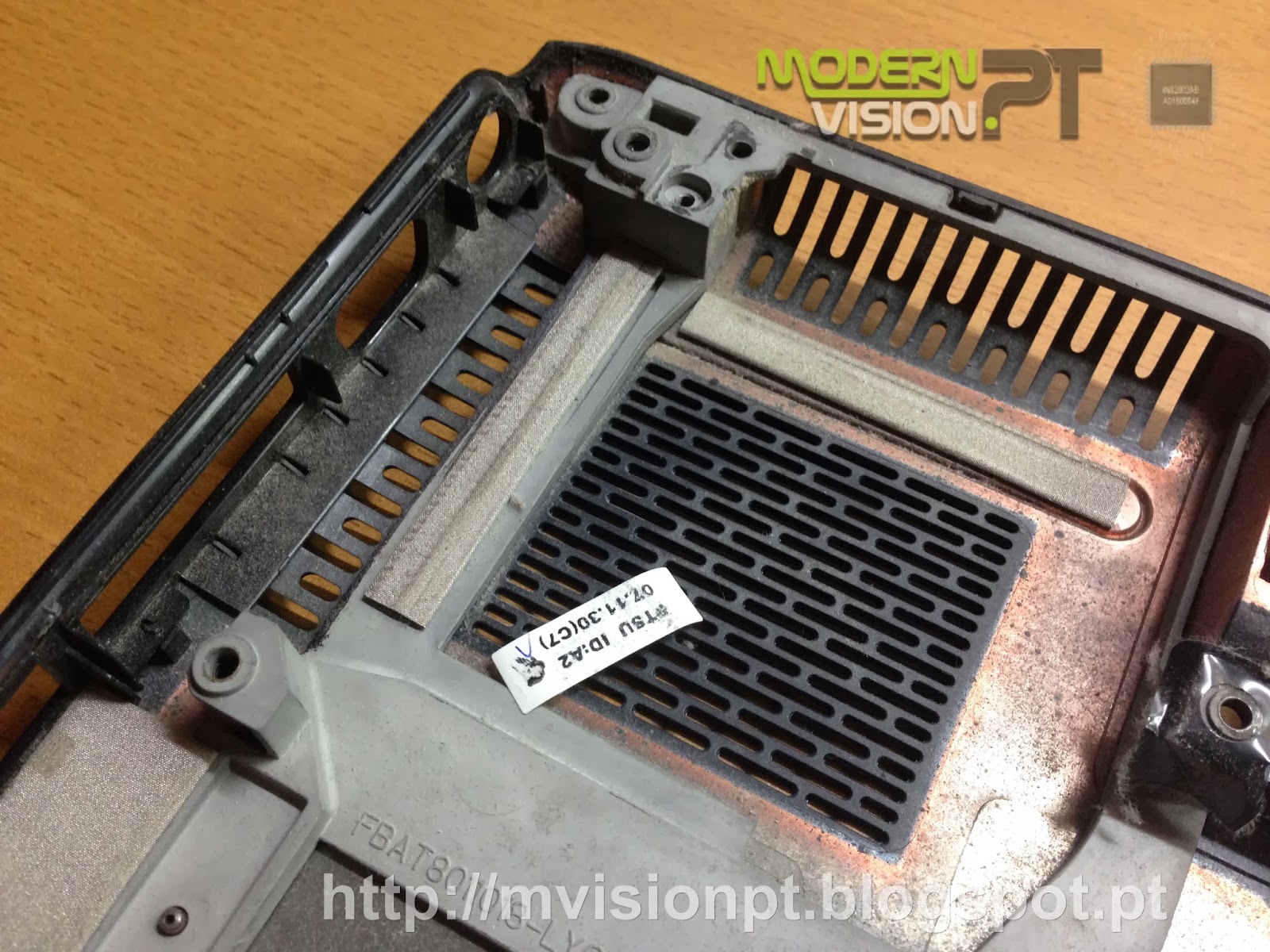

Como resultado final podemos observar que temos uma maio saida de ar, não é muita mas pode fazer a diferença:
Espero ter ajuda, se tiverem dicas de outros modelos partilhem!
